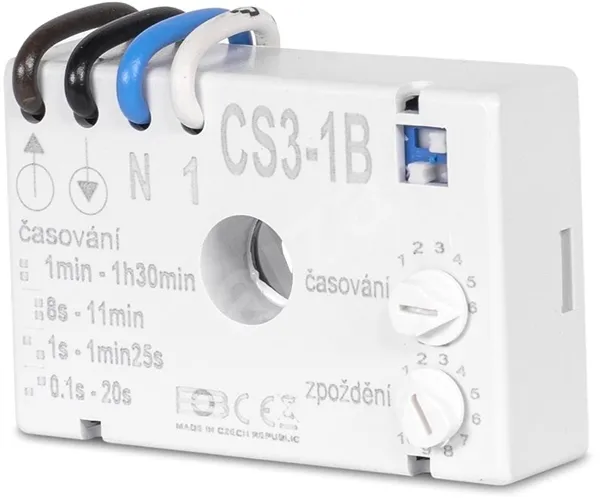

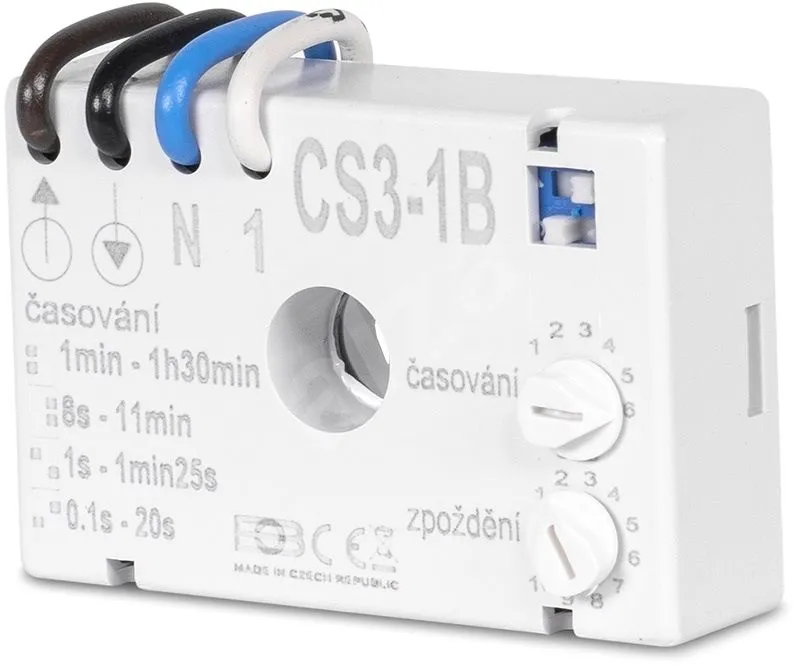

Vlastnosti CS3-1B:
slouží ke zpožděnému zapnutí a vypnutí ventilátoru v závislosti na osvětlení. Ke spuštění ventilátoru dojde 1s až 5min po zapnutí osvětlení. Nastavení se provádí trimrem P1(zpoždění), pomocí malého šroubováku. K odpojení ventilátoru dojde v době 1s až 1,5h po vypnutí osvětlení.
ts = doba zapnutí osvětlení
tc = nastavená doba časování na CS3-1B
tx = nastavená doba zpoždění na CS3-1B
tcs= ts+tc-tx
tcs= doba běhu ventilátoru
EAN 8594012220027
PARAMETRY PRODUKTU
Typ elektrické přípojky
Ostatní
Funkce zpožděné zapnutí
Ano
Funkce zpoždění při vypnutí napájení
Ano
Funkce zapnutí vzestupnou hranou
Ne
Funkce vypínání sestupnou hranou
Ne
Funkce hvězda/trojúhelník
Ne
Funkce tvarování impulzu
Ne
Funkce blikání začínající pauzou, pevně nastavený
Ne
Funkce blikání začínající impulzem, pevně nastaven
Ne
Funkce blikání začínající pauzou, variabilní
Ne
Funkce blikání začínající impulzem, variabilní
Ne
Se zásuvným podstavcem
Ne
Možnost dálkového ovládání
Ne
Vhodné pouze pro dálkové ovládání
Ne
K nasazení na stykač
Ne
Dimenzované ovládací napájecí napětí Us AC 50Hz
230 V
Dimenzované ovládací napájecí napětí Us AC 60Hz
0 V
Dimenzované ovládací napájecí napětí Us DC
0 V
Typ napětí pro ovládání a napájení
AC
Časový rozsah
1 - 5 400 s
Počet kontaktů bez zpoždění NC rozpínací
0
Počet kontaktů bez zpoždění NO spínací
1
Počet kontaktů bez zpoždění CO přepínací
0
Počet kontaktů se zpožděním NC rozpínací
0
Počet kontaktů se zpožděním NO spínací
0
Počet kontaktů se zpožděním CO přepínací
0
Výstupy, přepínatelné se zpožděním/bez zpoždění
Ne
S polovodičovým výstupem
Ano
Šířka
46 mm
Výška
31 mm
Hloubka/výška
12 mm
Jmenovitý proud
0,65 A
ROZMĚRY ZÁKLADNÍ MĚRNÉ JEDNOTKY, HMOTNOST
Šířka
93 MM
Délka
145 MM
Výška
28 MM
Hmotnost
28 G
