Spojka kloubová horizontální SKHM 1 "ŽZ"

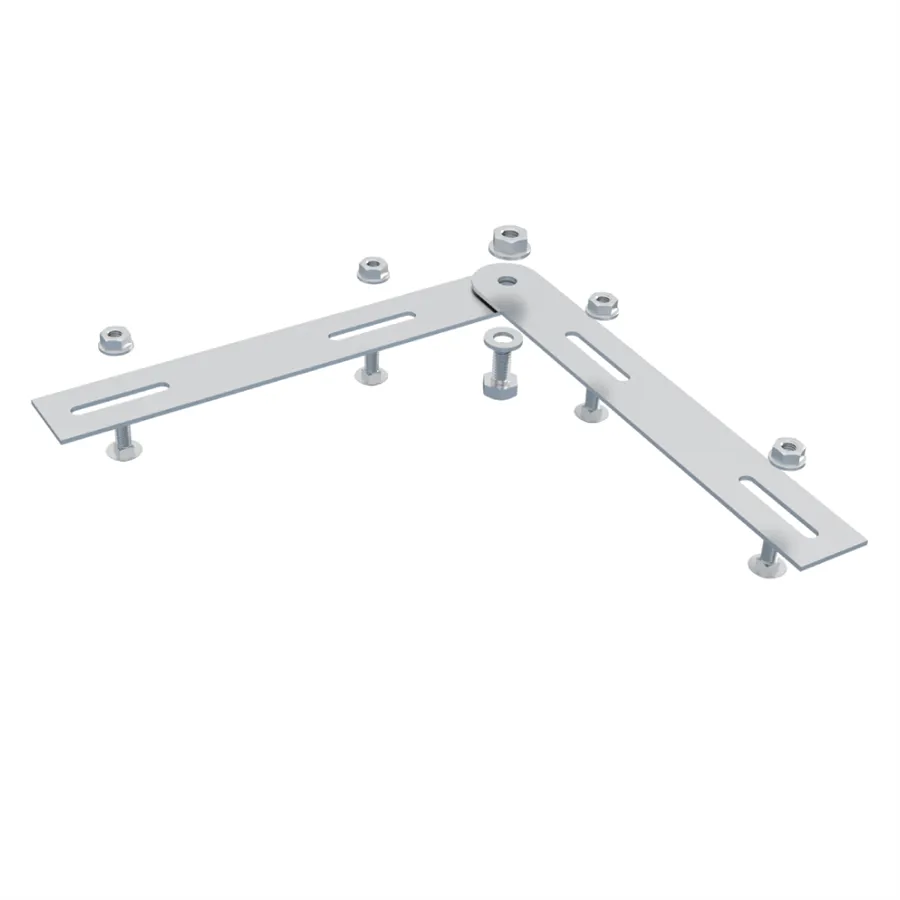

Spojka kloubová horizontální SKHM 1 se skládá ze dvou stejných dílů. Tyto dva díly se k sobě spojují pomocí šroubu M8x16 6hranná hlava a matice límcové M8 (součást dodávky). Tímto spojením se vytvoří kompletní spojka. Každý díl je opatřen dvěma oválnými otvory 40x6,4 mm. S využitím těchto otvorů se spojka připevní pomocí šroubu vratového M6x16 a límcové matice M6 k drátěnému žlabu MERKUR 2 a to konktétně do dvojitého příčníku. Komponenty na tomto obrázku jsou součástí balení.

T (tloušťka plechu) 1,5 mm
