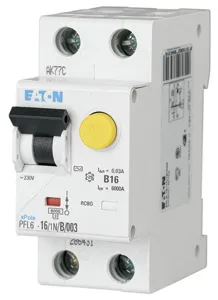

CHRÁNIČ PFL6-16/1N/B/003 000286431
Kombinuje vlastnosti jednofázového proudového chrániče a jističe 16 A, který se používá pro zásuvkové okruhy, bojlery, trouby, pračky, myčky či sušičky.
Jednofázový proudový chránič s nadproudovou ochranou Eaton PFL6 s velikostí 2 moduly má reziduální proud 30 mA a dimenzovaný proud 16 A. Jedná se o typ AC, takže je citlivý pouze na střídavý proud. Zkratová odolnost činí 6 kA a jistič spadá pod charakteristiku B pro jištění obvodů s nízkým proudovým rázem. Chránič je odolný proti rázovému proudu 250 A. Stupeň krytí činí IP20. Funkce přístroje není závislá na poloze.
Nejčastěji používané jsou jistič 10A, jistič 16A a jistič 25A s charakteristikou B a C a zkratovou schopností 6 kA a 10 kA. Kromě proudových chráničů s nejběžnějším reziduálním proudem 30 mA zvažte i proudové chrániče do zásuvky a na kabel.
Parametry produktu
Počet pólů (celkem): 2
Počet jištěných pólů: 1
Dimenzované napětí: 230 V
Dimenzovaný proud: 16 A
Jmenovitý reziduální proud: 0,03 A
Typ svodového proudu: AC
Třída omezení energie: 3
Dimenzovaná spínací schopnost dle EN 60898: 6 kA
Dimenzovaná spínací schopnost dle IEC 60947-2: 0 kA
Frekvence: 50 Hz
Vypínací charakteristika: B
Společně spínaný neutrální vodič: Ano
Kategorie přepětí: 3
Stupeň znečištění: 2
Šířka v počtech modulů: 2
Montážní hloubka: 69,5 mm
Vhodné pro instalaci pod omítku: Ne
Krytí (IP): IP20
Odolnost proti rázovému proudu: 0,25 kA
Druh napětí: AC
Ochrana proti nežádoucímu spuštění: Ne
