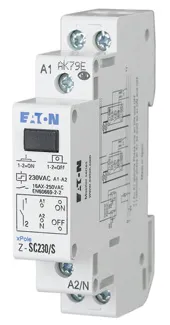

Impulzní relé EATON Z-SC230/S s centrální funkcí 265299
Impulsní relé, řídicí napětí 230V AC
Impulzní relé (paměťové) pro spínání a vypínání obvodů osvětlení, klimatizace, vytápění apod. Ovládání impulzem, například běžnými instalačními tlačítky.
Každým impulzem dochází ke změně stavu kontaktů relé.
• Funkce: 1 spínací kontakt
• Jmenovitý povozní proud při 250V AC podle IEC/EN 60669-2-2: 16A
• Vestavný rozměr víčka 45 mm, šířka při montáži 1HP (17,5 mm), montáž na montážní lištu, průřez svorky 0,5–10 mm² jednodrátový a vícedrátový / 0,5–6 mm² lankový s dutinkou
PARAMETRY PRODUKTU
Funkce
Mechanické pro centrální řízení
Způsob montáže
DIN lišta
Šířka v počtech modulů
1
Montážní hloubka
60 mm
Počet spínacích kontaktů (NO)
1
Počet rozpínacích kontaktů (NC)
0
Počet přepínacích kontaktů (CO)
0
Ovládací napětí 1
230 V
Typ ovládacího napětí 1
AC
Frekvence ovládacího napětí 1
50 Hz
Ovládací napětí 2
0 V
Typ ovládacího napětí 2
AC
Frekvence ovládacího napětí 2
0 Hz
Dimenzovaný spínací proud
16 A
Napájecí napětí
230 V
Typ napájecího napětí
AC
Max. zatížení žárovky
1 980 W
Max. zatížení zářivky
1 020 VA
Max. zatížení zářivky (dvojitý obvod)
1 820 VA
Max. zatížení zářivky (paralelní kompenzace)
1 150 VA
Max. spínací proud (cos phi = 0,6)
10 A
Možnost ruční obsluhy
Ano
