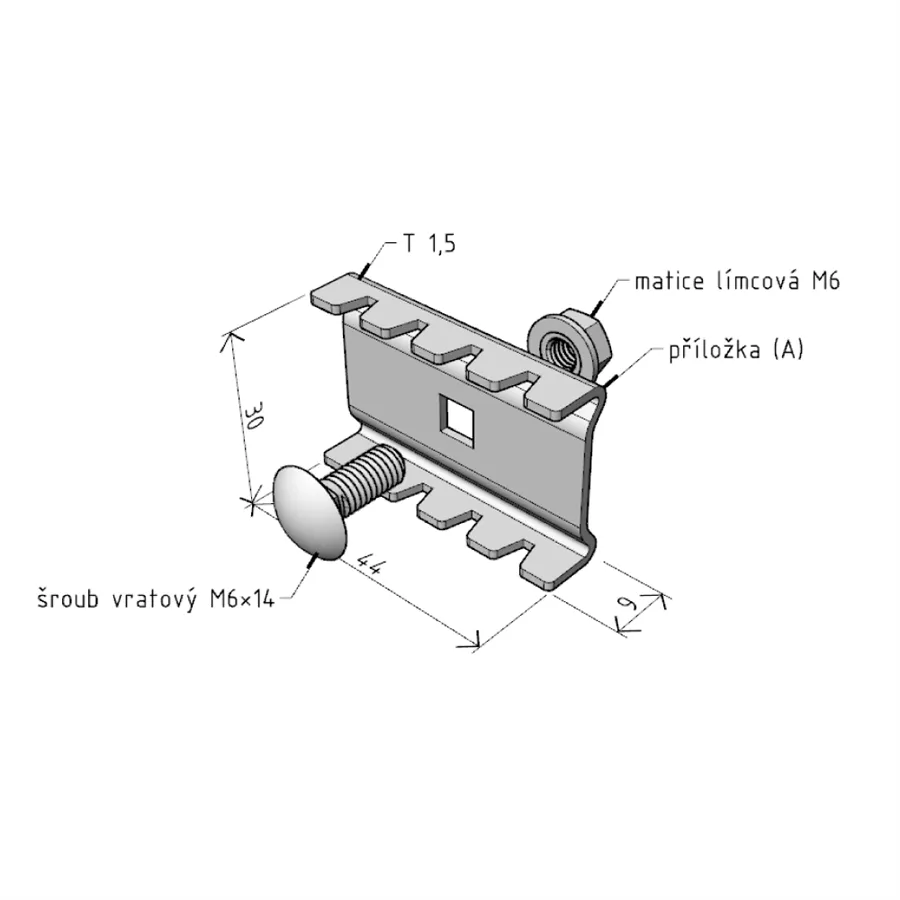

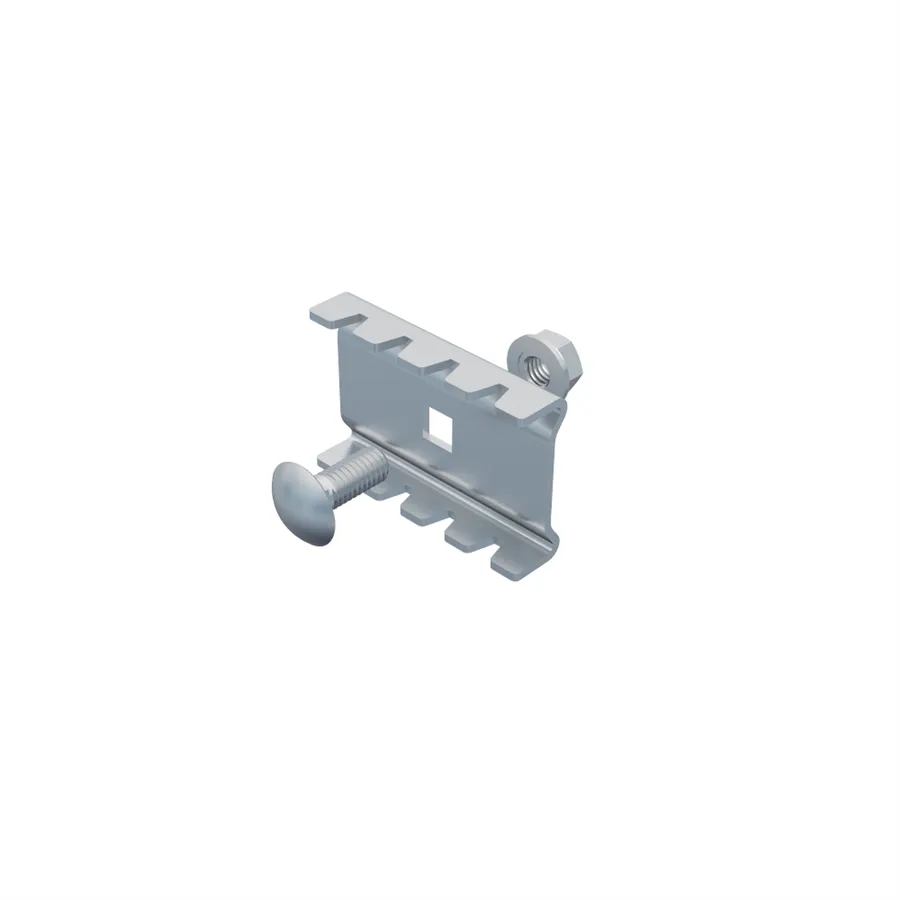

Spojka SZM 1 je základní spojka systému MERKUR 2. Používá se pro spojování žlabů kabelové trasy. Sada spojky se skládá z těla spojky (příložky typu A), vratového šroubu M6x14 a matice límcové M6. Balení 10x10 ks.
T (tloušťka plechu) 1,5 mm

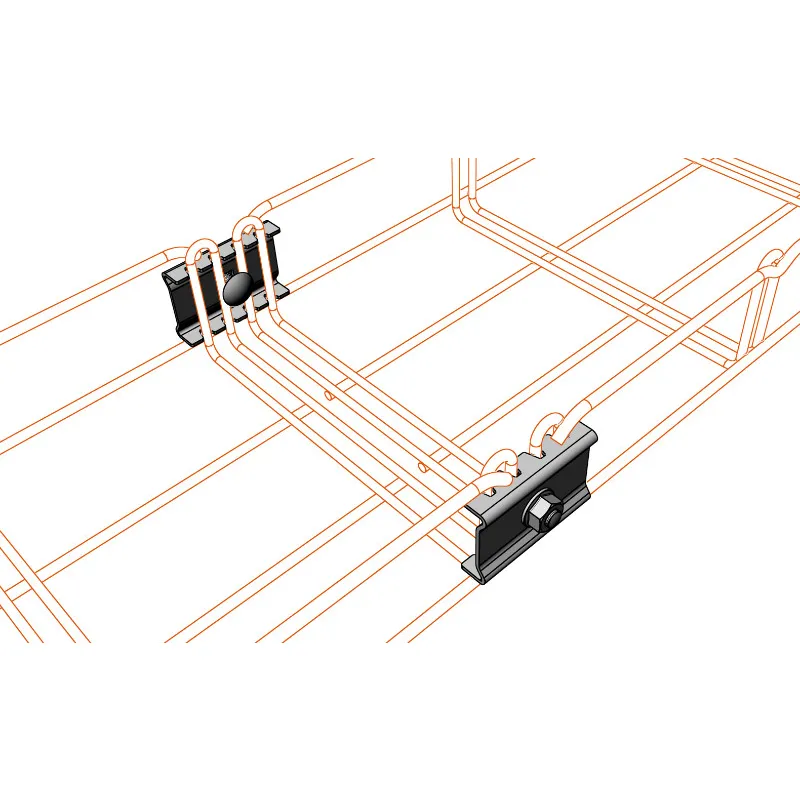

Správné umístění spojky SZM 1
Pro dosažení deklarované nosnosti kabelové trasy a pro získání op-timální tuhosti sestavené trasy je důležité správné umístění spojek na bočnici žlabu dle obrázků. Důležité je to zejména pro žlaby s výš-kou bočnice 100 mm, na kterých musí být spojka umístěna přímo pod horním lemem žlabu.
