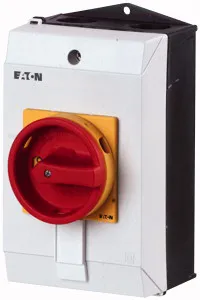

Vačkový vypínač EATON P1-32/I2/SVB 207314
Hlavní spínač/vypínač podle IEC/EN 60947-3, 690V/32A, stupeň krytí vpředu IP65, rukojeť červená s blokovacím věncem žlutým, uzamykatelný v nulové poloze 3 visacími zámky, konstrukce zátěžových vypínačů P1 je velmi kompaktní a robustní. Ruční pohon působí na kontakty v přímém spojení. Při vypnutí se kontakty nuceně otevřou. Konstrukční formy všeobecně: Skříňky pro povrchovou montáž z izolačního materiálu, montáž, centrální upevnění, základní montáž, montáž do rozváděče IVS
PARAMETRY PRODUKTU
Provedení jako hlavní vypínač
Ano
Provedení jako spínač pro údržbu/opravu
Ano
Provedení jako bezpečnostní spínač
Ano
Provedení jako zařízení nouzového vypnutí
Ano
Verze jako reverzní přepínač
Ne
Max. dimenzované provozní napětí Ue při AC
690 V
Dimenzované provozní napětí
690 V
Dimenzovaný trvalý proud Iu
32 A
Jmenovitý trvalý proud při AC-21 400 V
32 A
Dimenzovaný provozní výkon při AC-3, 400 V
13 kW
Dimenzovaná krátkodobá odolnost proti zkratu Icw
0,64 kA
Dimenzovaný provozní výkon při AC-23, 400 V
15 kW
Spínací výkon při 400 V
15 kW
Podmíněný dimenzovaný zkratový proud Iq
80 kA
Počet pólů
3
Počet pomocných rozpínacích kontaktů (NC)
0
Počet pomocných spínacích kontaktů (NO)
0
Počet pomocných přepínacích kontaktů (CO)
0
Na přání motorový pohon
Ne
Integrovaný motorový pohon
Ne
Na přání napěťová spoušť
Ne
Konstrukce přístroje
Kompletní přístroj
Vhodné pro upevnění na desku
Ano
Vhodné pro čelní upevnění - 4 otvory
Ne
Vhodné pro čelní upevnění - centrálně
Ne
Vhodné pro montáž do rozváděče
Ne
Vhodné pro montáž mezi díly
Ne
Barva ovládacího prvku
Červená
Typ ovládacího prvku
Krátká otočná rukojeť
S aretací
Ano
Druh připojení hlavního proudového obvodu
Šroubová přípojka
Krytí (IP), na čelní straně
IP65
